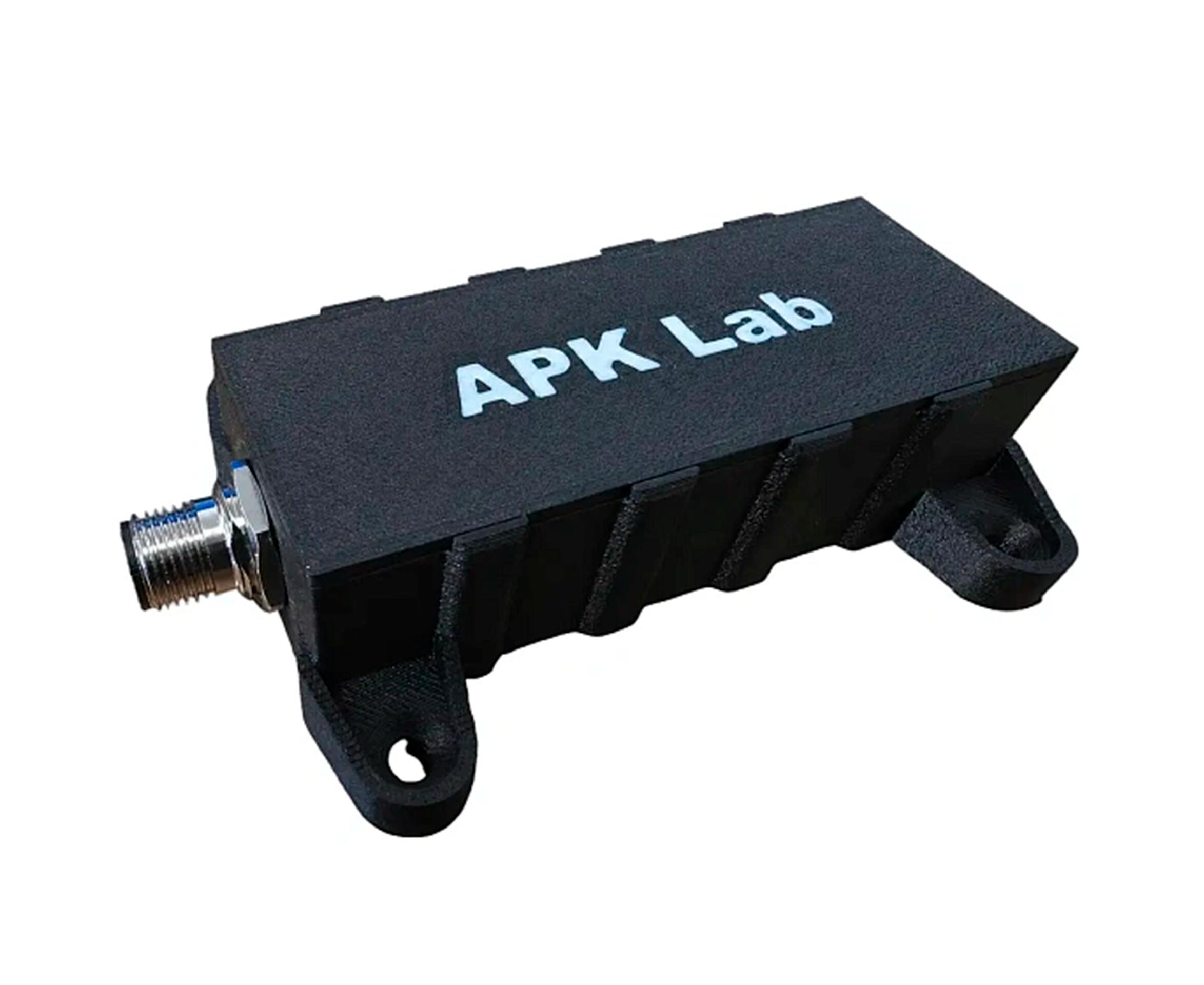

Система мониторинга аккумуляторов БИС Пульс
Система мониторинга аккумуляторов БИС Пульс предназначена для объединения данных от Smart BMS и кулометров в единую систему контроля энергосистемы лодки. Устройство получает информацию по Bluetooth и передает ее в сеть NMEA 2000, благодаря чему основные параметры аккумуляторов можно отображать непосредственно на экране эхолота или картплоттера.
БИС Пульс не подключается непосредственно к силовой проводке аккумулятора и не требует установки дополнительных измерительных шунтов. Система использует данные, которые уже измерены подключенной Smart BMS или установленным кулометром, и передает их в существующую сеть NMEA 2000.
Система позволяет контролировать ток потребления или заряд, напряжение, температуру, уровень заряда в процентах, доступную емкость в ампер-часах, разброс напряжения между ячейками и оставшееся время работы при текущем токе. Название подключенного источника также может передаваться на совместимое оборудование.
БИС Пульс поддерживает подключение до 5 физических источников и позволяет объединять последовательно соединенные аккумуляторы в две виртуальные сборки. Каждая физическая BMS при этом продолжает передавать собственные данные отдельно.

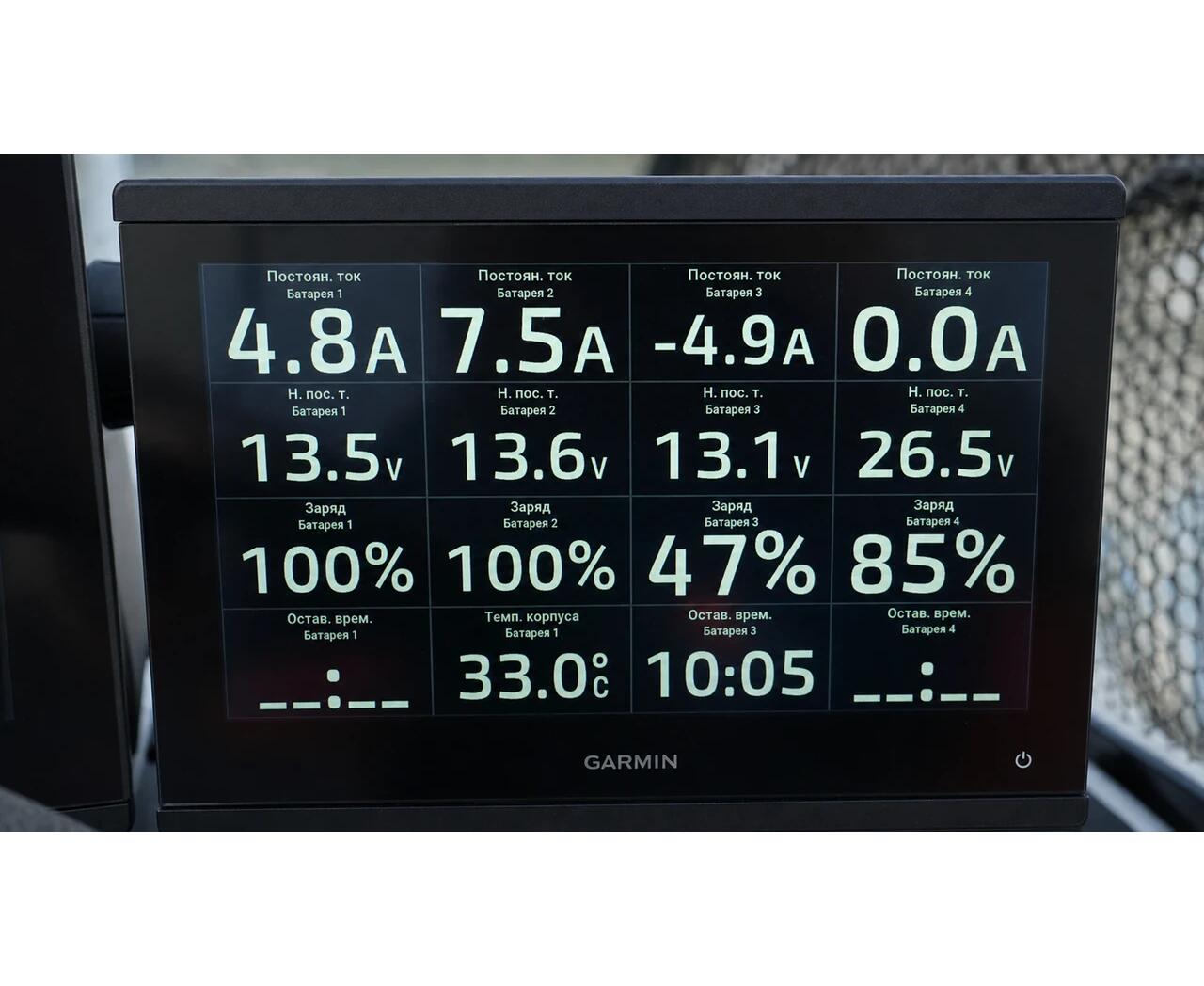

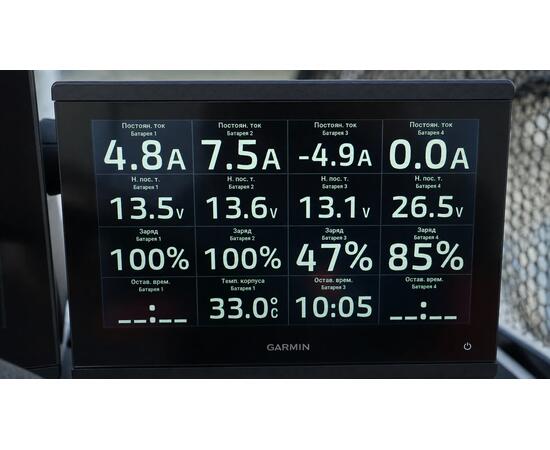

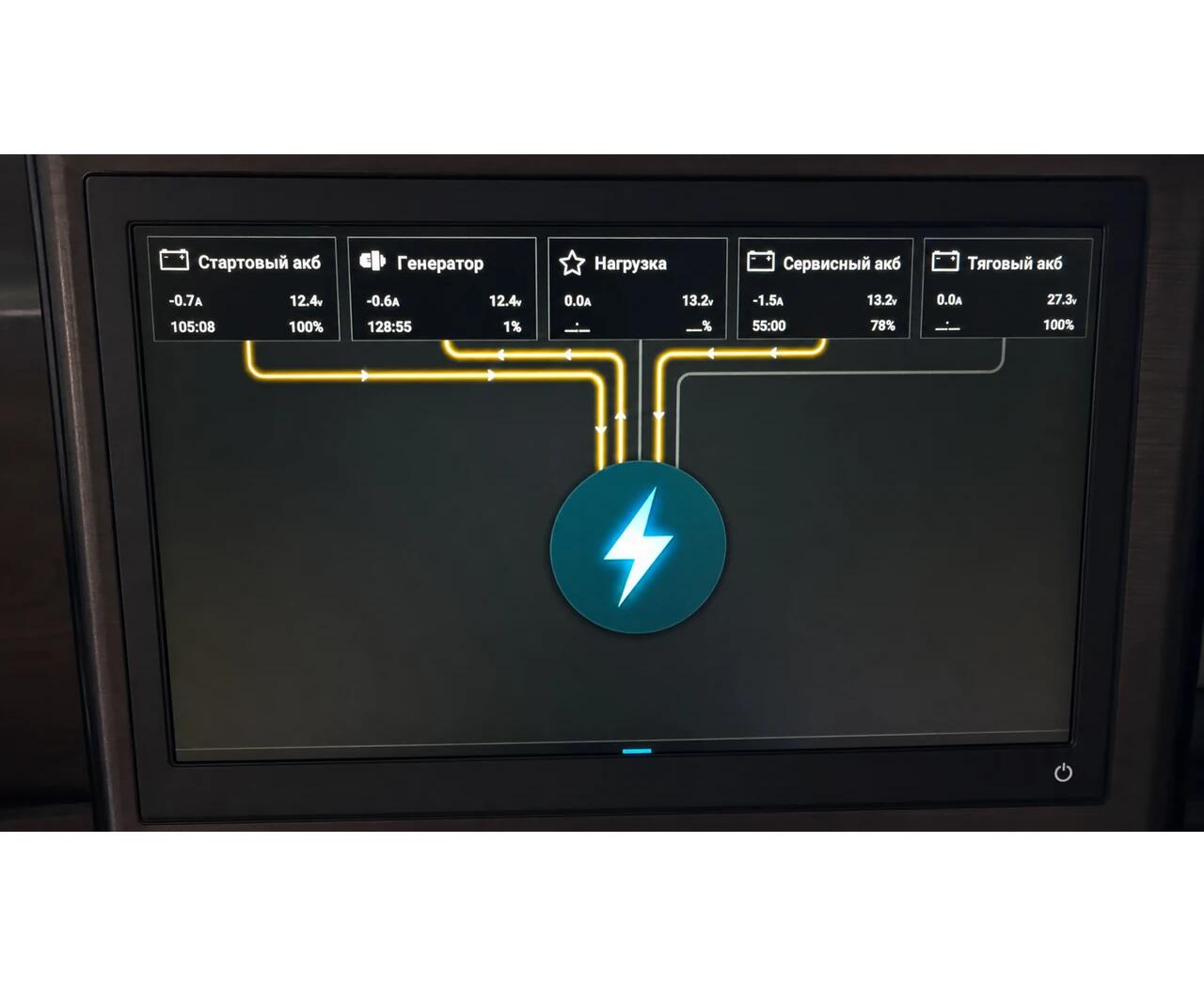

Подключение к лодочной электронике выполняется через стандартную сеть NMEA 2000. Для настройки источников используется встроенный веб-интерфейс. На совместимом оборудовании Garmin предусмотрена готовая страница энергосистемы, а на Lowrance показатели можно разместить на собственной странице или наложить на другие экраны.
Все данные подключенных источников обновляются и передаются в NMEA 2000 каждые 1,5 секунды. Электроника устройства полностью залита специализированным компаундом для защиты от влаги и конденсата.
Возможности
- Получение данных от Smart BMS и кулометров по Bluetooth
- Передача информации в сеть NMEA 2000
- Отображение данных на эхолоте или картплоттере
- Контроль тока потребления и заряда
- Контроль напряжения по каждому источнику
- Отображение температуры от BMS
- Отображение уровня заряда в процентах
- Отображение доступной емкости в А·ч
- Контроль разброса напряжения между ячейками
- Расчет оставшегося времени при текущем токе
- Передача названия источника на совместимое оборудование
- До 5 физических источников
- До 2 виртуальных сборок
- Обновление данных каждые 1,5 секунды
Подключение и совместимость
| Сеть | NMEA 2000 |
| Беспроводное подключение | Bluetooth |
| Поддерживаемые источники | Smart BMS с Bluetooth, кулометры |
| Совместимое оборудование | Garmin, Lowrance |
| Количество физических источников | До 5 |
| Количество виртуальных сборок | До 2 |
Технические характеристики
| Наименование | Система мониторинга аккумуляторов БИС Пульс |
| Артикул | R_BIS_PULS |
| Размеры | 120 × 40 × 30 мм |
| Корпус | Ударопрочный пластик |
| Защита электроники | Полная заливка специализированным компаундом |
| Рабочая температура | от -20 до +67 °C |
| Питание | От сети NMEA 2000 |
| Потребление | Менее 150 мА |

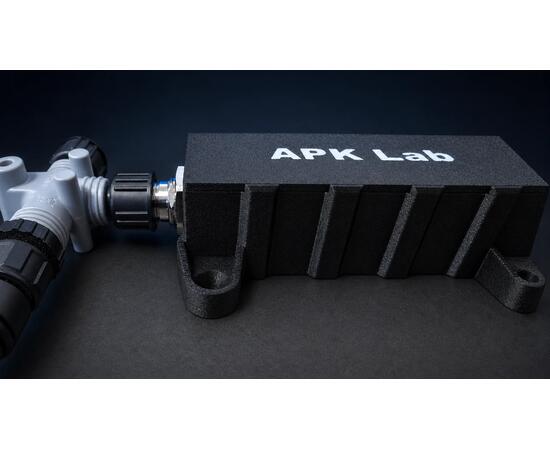

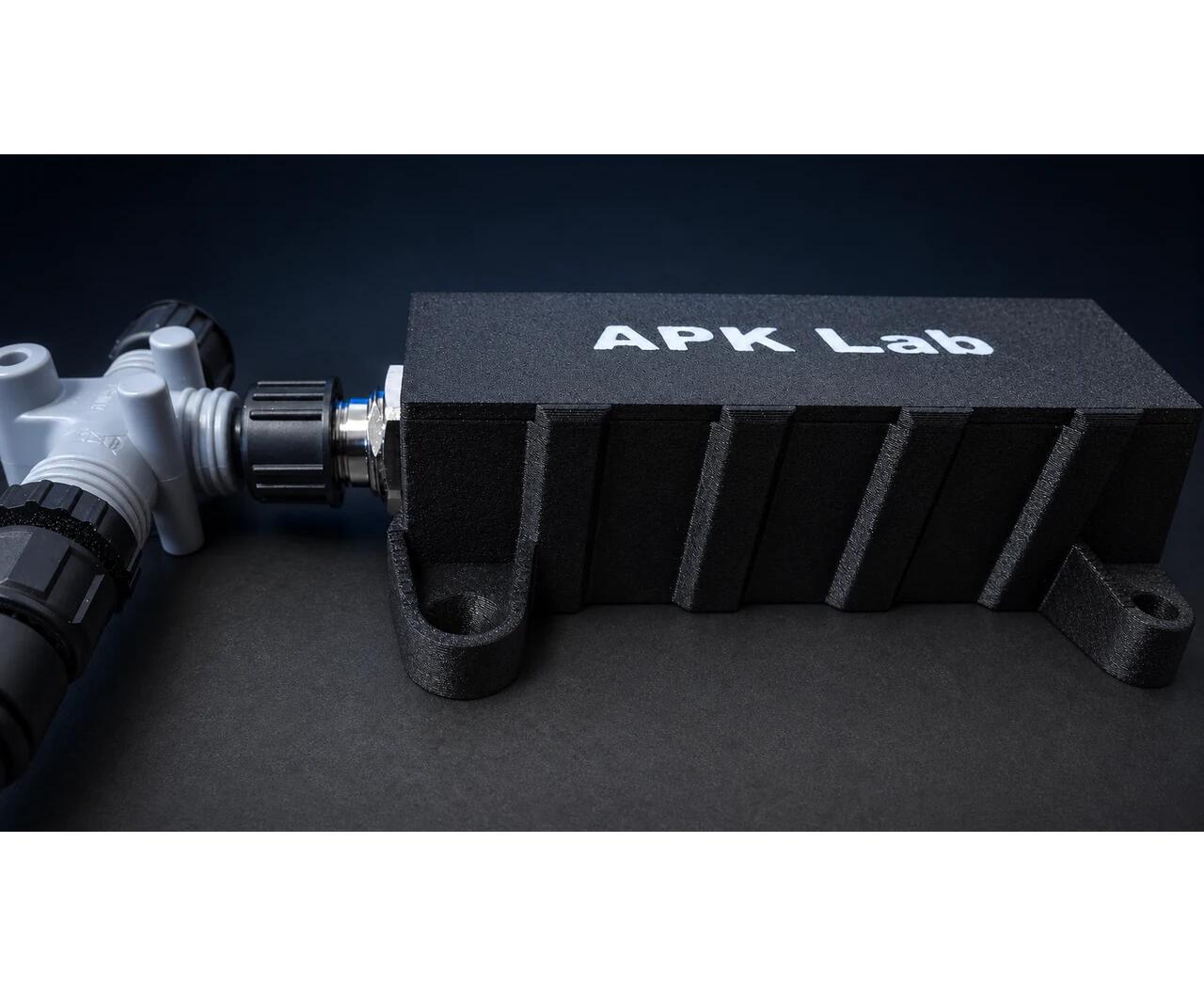

| Подключение | Стандартный разъем для существующего T-коннектора NMEA 2000 |
| Bluetooth | Практическая дальность 5-10 м в зависимости от размещения и препятствий |
| Обновление данных | Каждые 1,5 секунды |
| Дополнительная прошивка | Интервал обновления 0,5 секунды предоставляется по запросу |
Особенности программной части
Настройка источников выполняется через встроенный веб-интерфейс. В нем можно добавить устройства по Bluetooth, задать имена, настроить NMEA instance и при необходимости объединить источники в группы 24/36 В.
Постоянное подключение к интернету для работы системы не требуется. Сетевые функции используются для обновления и обслуживания устройства. Новая прошивка устанавливается только после команды пользователя, а последние настройки автоматически сохраняются на сервере APK Lab. При подключении устройства к интернету поддерживается удаленная диагностика.
