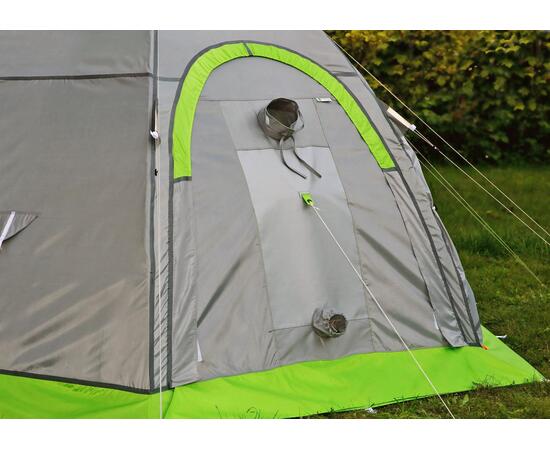

Стенка огнеупорная ЛОТОС» используется на модульных палатках, оборудованных унифицированным D-образным входом. Она позволяет устанавливать отопительную печь с вытяжной трубой, а также упростит установку любых обогревательных приборов: газовых нагревателей, плиток, теплообменников и вытяжных систем.

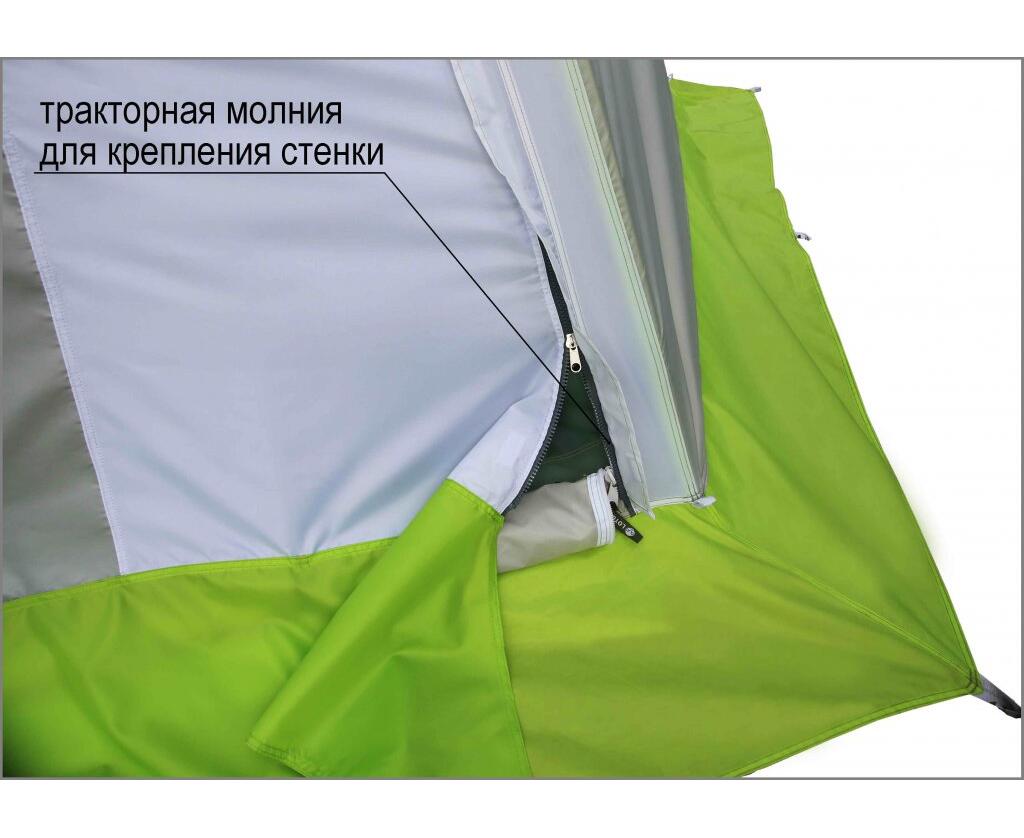

Стенка герметично крепится к раскрытой модели при помощи специальной тракторной молнии, установленной на D-образном входе.

Изготовлена из прочных долговечных материалов, где в качестве огнеупорного элемента используется вставка из прочной, эластичной, влагостойкой ткани, которая сохраняет форму и свойства под прямым, но кратковременным воздействием огня.

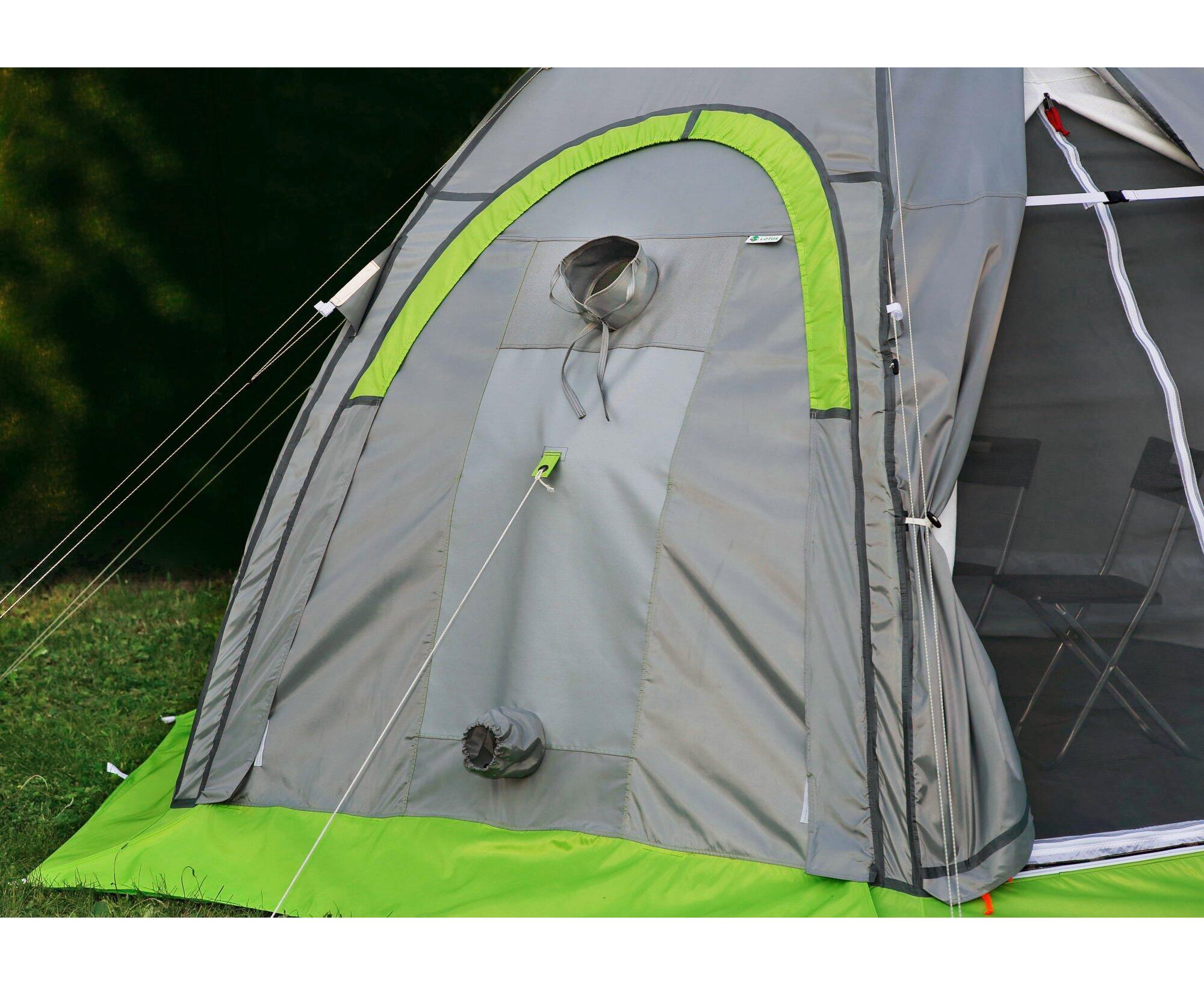

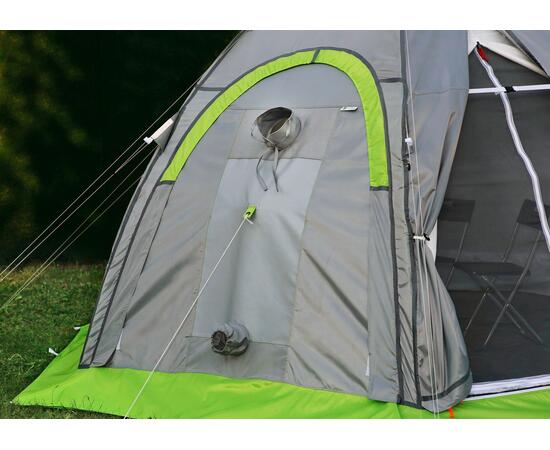

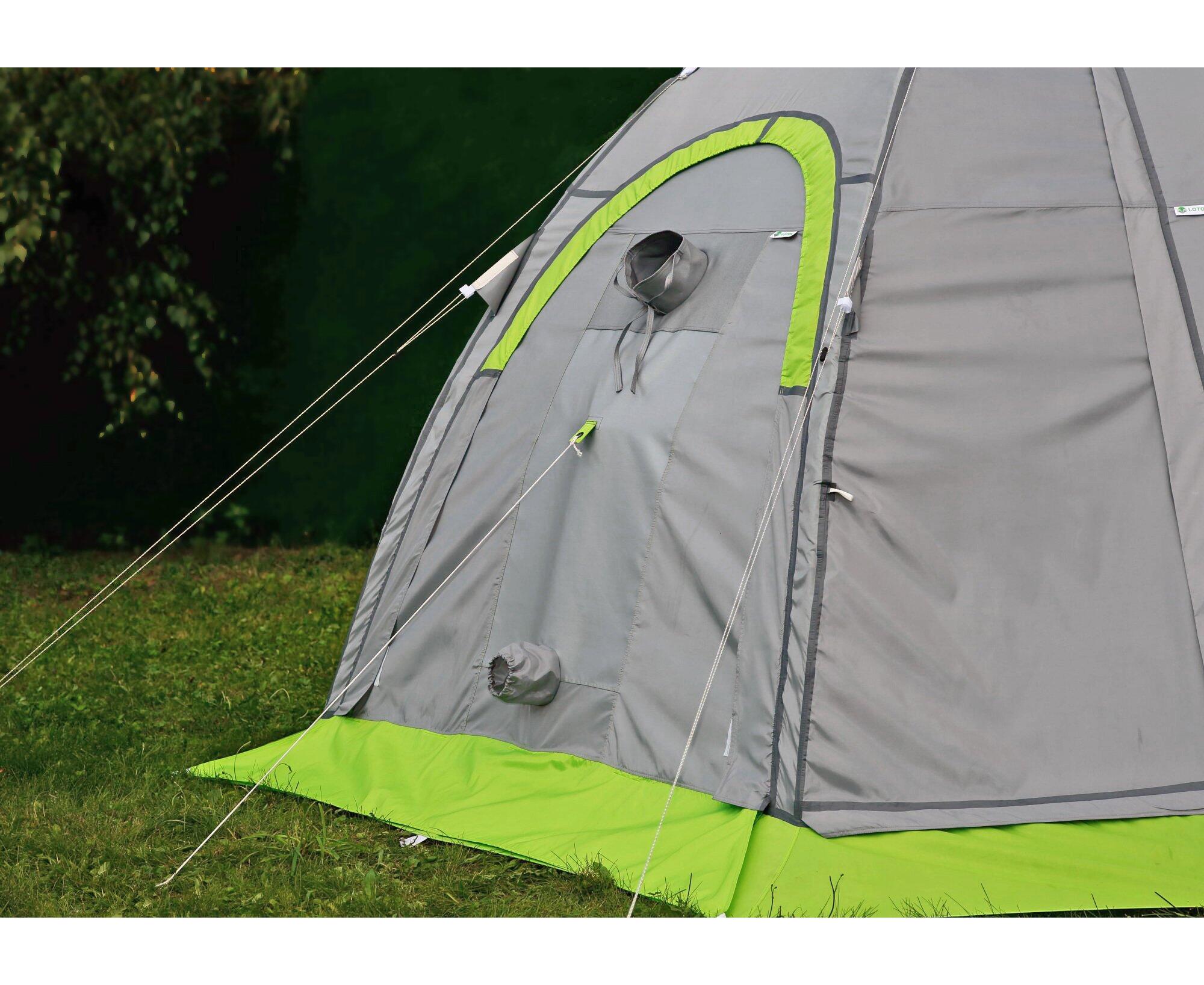

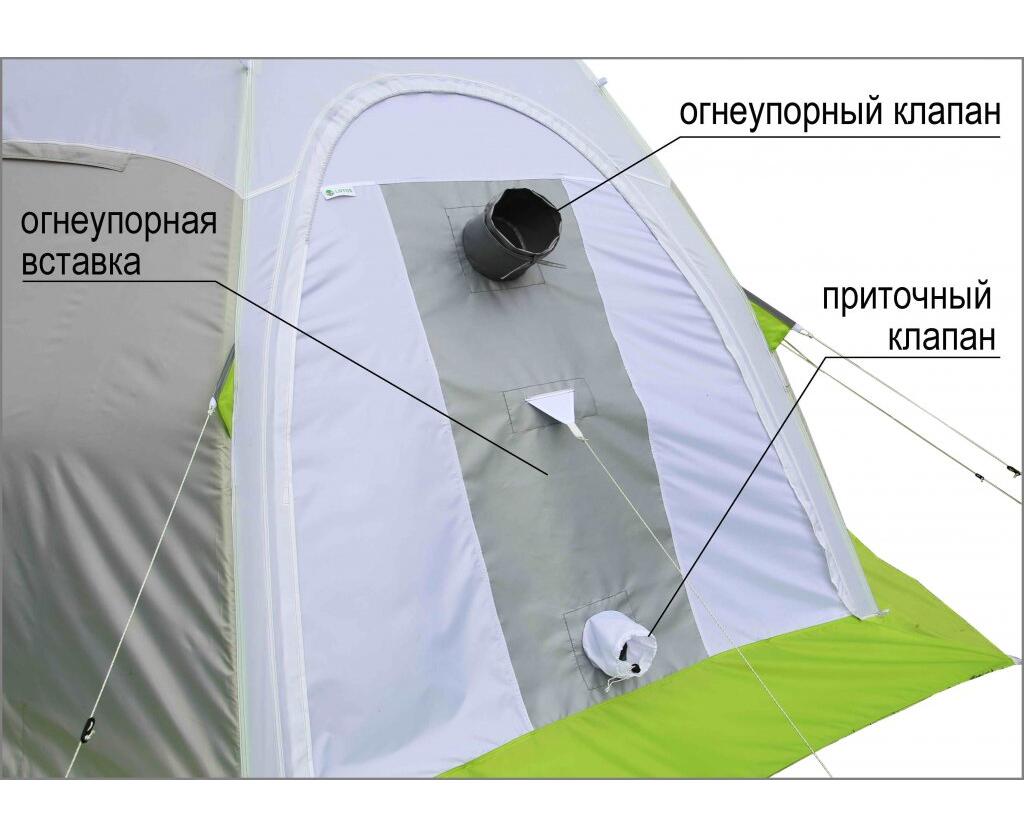

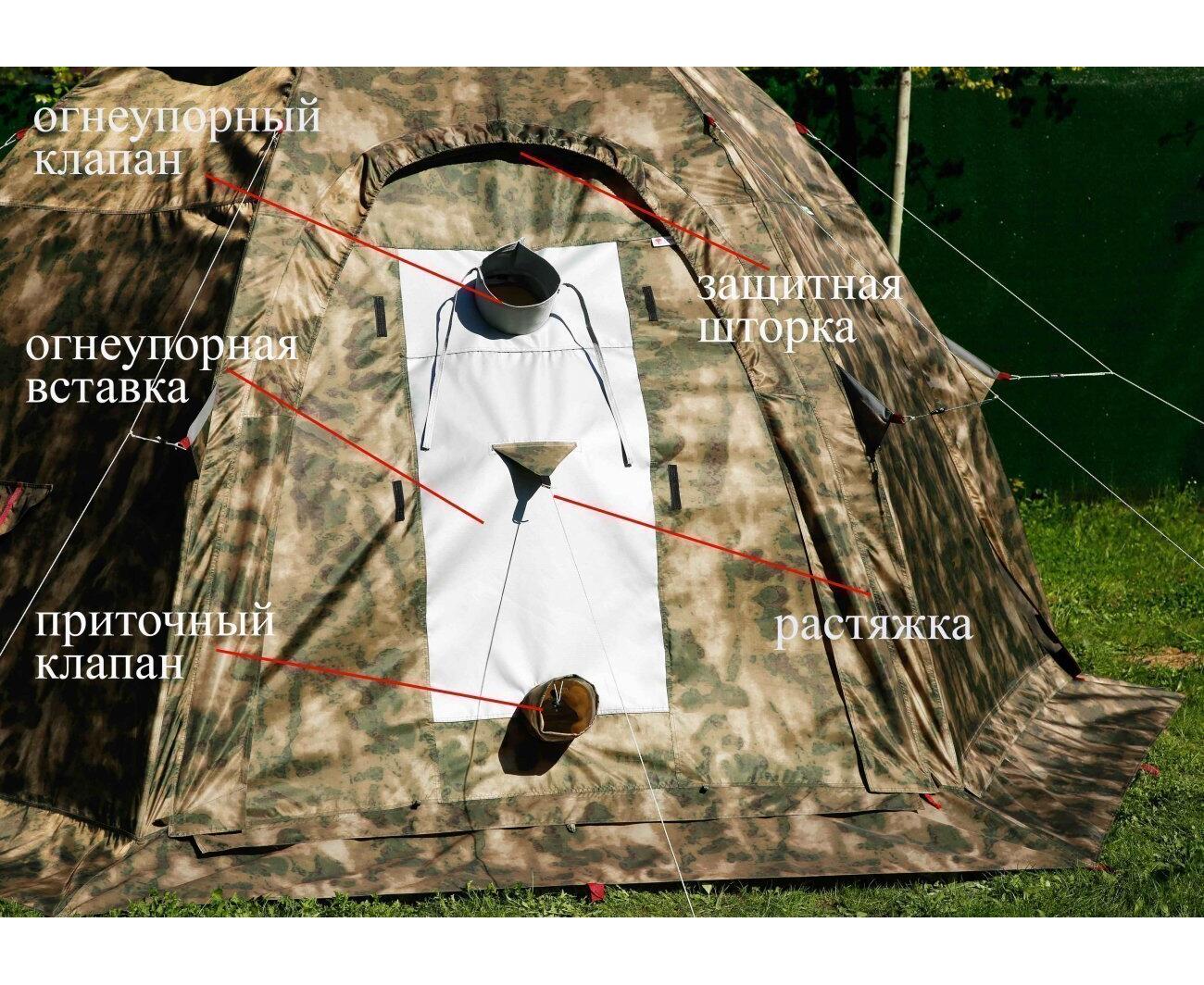

Вставка снабжена двумя регулируемыми по диаметру клапанами: верхний - для трубы, нижний приточный - для подсоса воздуха. Снаружи они защищены открывающимися козырьками.

Вставка дает возможность присоединять клапан и обезопасит стенку от соприкосновения с корпусом разогретой печи и падающих искр.

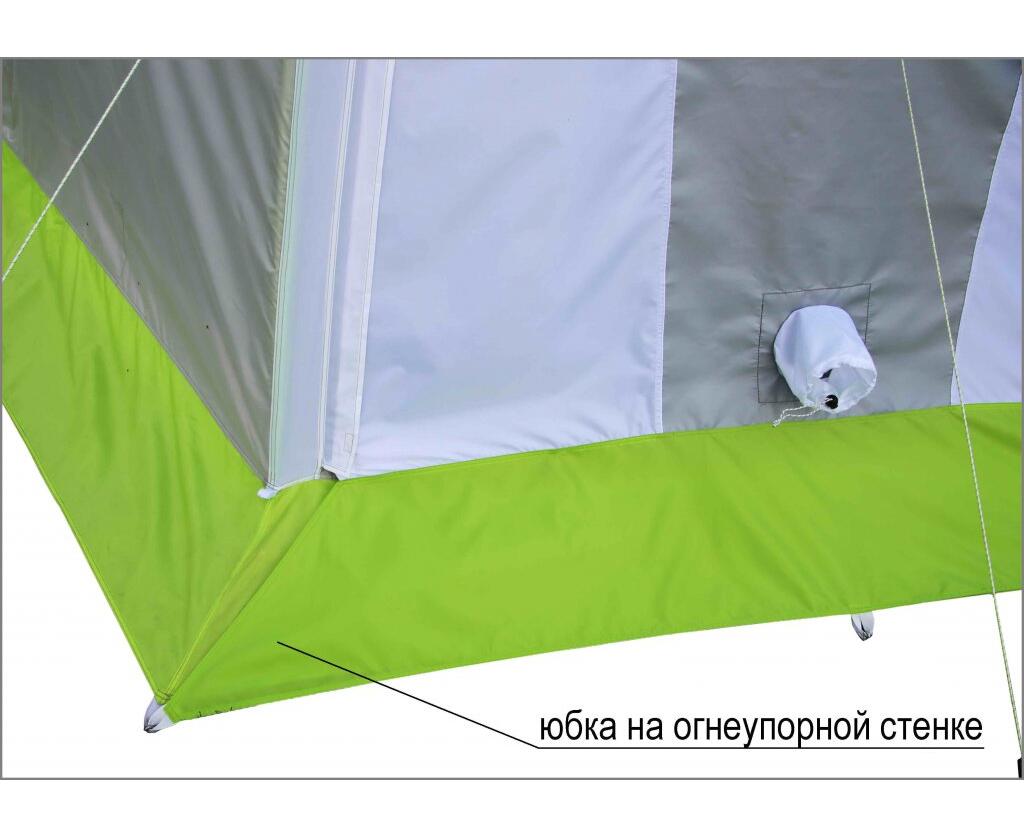

Нижняя часть снабжена защитной юбкой с креплениями для ввертышей (колышков). Юбка полностью дублирует юбку на палатке. Наличие ее на стенке, позволяет присыпать снегом или землей, тем самым защищая палатку от ветра и влаги.



Внимание! Рекомендации при использовании отопительной печи внутри палатки:

    Клапан изготовлен из стеклоткани с силиконовым покрытием и имеет рабочий диапазон температур от -50 °С до +280 °С, что предоставляет возможность присоединить его без дополнительного теплоизолятора с соответствующим нагревом дымохода (это маломощные модели и с водонагревателями присоединенными на трубе). Длительный нагрев клапана выше указанного разбега температур может привести к повреждению. При эксплуатации печей с более высоким нагревом, необходимо обернуть трубу дополнительным теплоизолятором (базальтовый материал). Теплоизолятор необходимо располагать фольгированной стороной к трубе, а ватным покрытием к тенту.

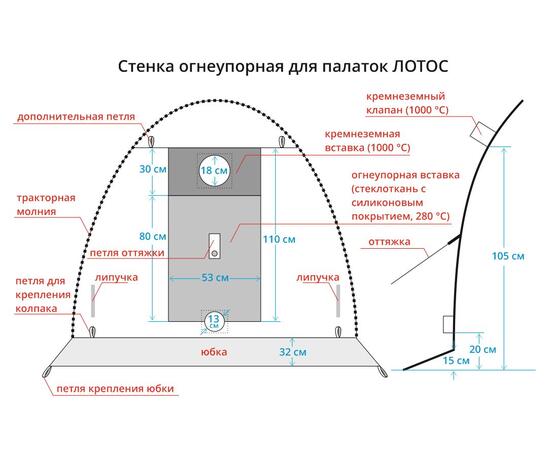

Устанавливая печь возле стенки с вставкой, обеспечьте зазор между не менее 15 см (обозначение "А" на схеме).

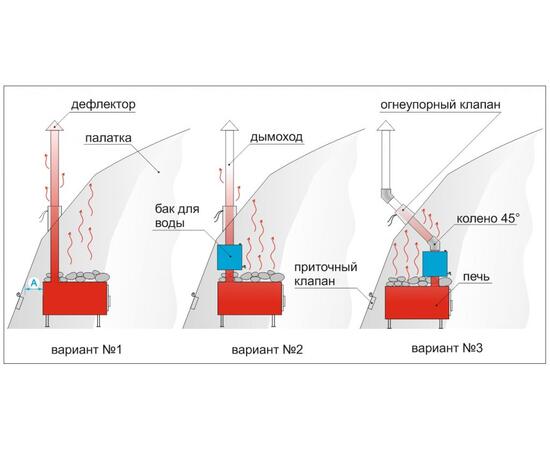

Способы установки показаны на схеме:

Вариант №1 – Вертикально поставленная вытяжная труба максимально нагревается в месте соприкосновения с клапаном (рекомендуется использовать дополнительный теплоизолятор).

Способ №2 – бак для воды (наполненный водой) значительно охлаждает ее в месте соприкосновения (использование теплоизолятора не обязательно).

Вариант №3 – Использование колена под 45 градусов упрощает ее установку и максимально повышает КПД теплоотдачи. При этом возможно устанавливать печи любого размера с различными (спереди, сзади или сбоку) расположениями патрубка.

Рекомендуется ставить съемный утепленный потолок, который сохраняет накопленное тепло и защищает верхние элементы конструкции от перегрева.

Рабочая температура материалов используемых в палатке (технические характеристики):

Ткань тента (Polyester Oxford) от –50 °С до +110 °С (с учетом низкой температуры снаружи, внутренняя поверхность ткани может нагреваться до более высоких показателей);

Каркас (дюралюминиевый сплав) от –200 °С до +250 °С;

Механизм сложения каркаса (поликарбонат) от –100 °С до +135 °С (разрушение при +200 °С).

Для соблюдения безопасности, рекомендуем:

• входную Т/образную дверь не застегивать на молнию, а оставить на липучках, что при необходимости позволит оперативно покинуть помещение;
• надежно закрепить укрытие растяжками со всех сторон, так как порывы ветра или прочие механические воздействия на купол могут повлиять на устойчивость печи.

.........................................................................................

Базовая комплектация:

• Стенка;

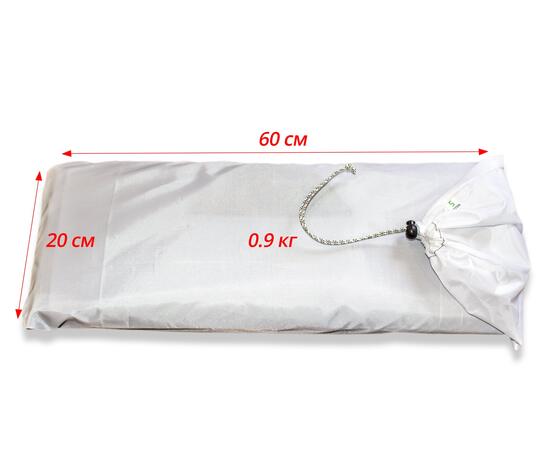

• Сумка-чехол;
• Паспорт.
