Зимняя палатка ЛОТОС Куб 3 Компакт с системой компактного сложения

ЛОТОС Куб 4 Компакт – полуавтоматическая зимняя палатка куб удлиненной формы. Однослойная зимняя палатка с прочным герметичным тентом, надежной системой гидроизоляции дна, системой защиты от дождя и профессиональным оснащением для зимней рыбалки обеспечит пользователям домашний комфорт в процессе эксплуатации. Богатое функциональное оснащение и огромный набор дополнительных опций, позволяют применять укрытие в качестве универсальной палатки.

Палатка оснащена каркасом высокой жесткости с запатентованной системой компактного сложения, в которой применен принципиально-новый гибкий фиксируемый узел.

Дизайн палатки выполнен в бело-салатовом цветовом исполнении с использованием светопроводящих тканей.

ОСОБЕННОСТИ МОДЕЛИ:

• Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 115 см (размер без системы компактного сложения составляет 175 см);
• Тент пошит из водостойкой ткани повышенной плотности 140 г/м2;
• Жесткий каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки;
• Система надежной гидроизоляции дна и нижнего периметра стенок палатки! Палатка устанавливается внутрь гидроизоляционного дна (опция), выполненного в форме корыта с защитными бортиками высотой 20 см. Гидроизоляционное дно крепится с внешней стороны тента и надежно защищено от осадков внешней защитной юбкой;
• Универсальная система креплений внешних съемных элементов в оконных проемах палатки позволяет устанавливать в них: прозрачное окно, клапан под теплообменник, огнеупорный клапан, противомоскитную сетку (опции);

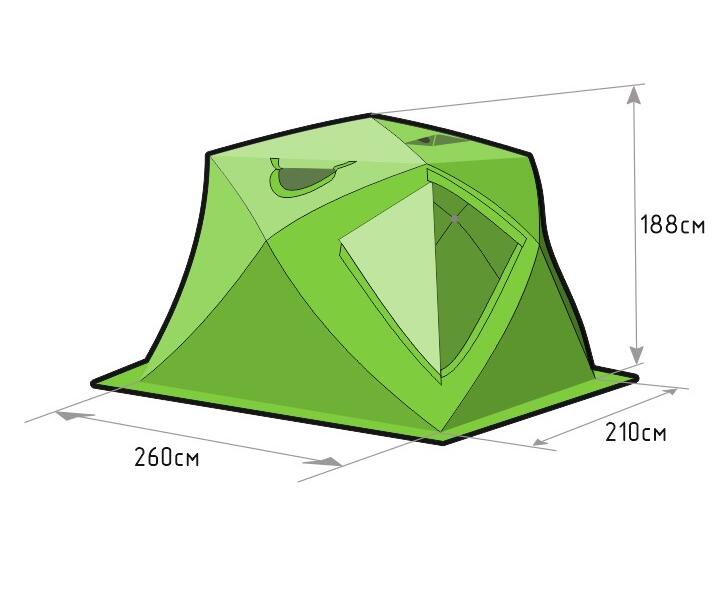

• Оптимальное соотношение пропорций конструкции. Высота палатки 188 см при ширине дна 260 х 210 см;
• Профессиональный комплект оснащения палатки для подледной рыбалки;
• Высокая свето-проводимость тента, выполненного в бело-салатовом цветовом исполнении;
• Влагозащитный тент дублирует все функциональные элементы палатки обеспечивая укрытию полную защиту от дождя (опция);

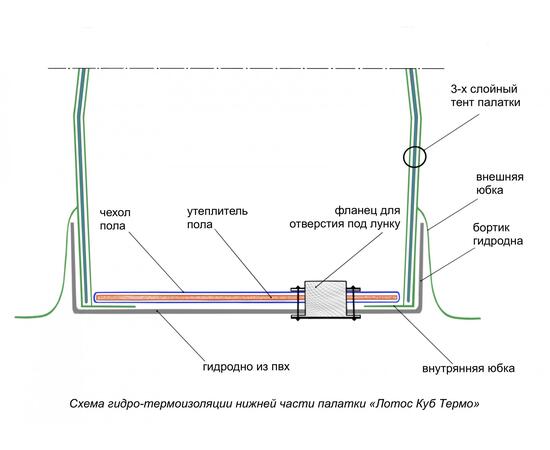

• Гидро-термоизоляционное дно с отверстиями под лунки обеспечивает надежную гидроизоляцию и термоизоляцию пола и нижнего периметра палатки, защищая поверхность пола от затекания воды через лунки (опция);
• Утепленный пол позволяет значительно повысить теплоизоляцию палатки во время подледного лова (опция);
• Съемное утепление - внутренний тент из высокотехнологичного нетканого материала с высокой теплоизоляцией и полным отсутствием конденсата (опция);
• Компрессионная сумка-рюкзак. Компрессионная система на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 22 см в диаметре.

Все уникальные системы, применяемые в конструкции модели, защищены патентами:

• Система компактного сложения палатки - патент №2597652
• Система гибкого фиксируемого узла – патент №182188
• Система теплоизоляции тента палатки - патент №168383
• Система гидроизоляции днища палатки - патенты №175368, №180094
• Система фланцев для отверстий под лунку - патент №2633714

✔Модель ЛОТОС Куб 4 Компакт является облегченным аналогом флагманской модели ЛОТОС Куб 4 Компакт Термо. Палатки имеют одинаковые размеры в раскрытом состоянии, одинаковое функциональное оснащение и полностью совместимые между собой дополнительные опции. Модели различаются только характеристиками тента, где:
- ЛОТОС Куб 4 Компакт Термо  оснащен трехслойным утепленным тентом (суммарная плотность 490 г/м2);
- ЛОТОС Куб 4 Компакт оснащен однослойным тентом (плотность 140 г/м2).

Процесс раскрытия и сложения палатки:

Процесс установки палатки в гидро-термоизоляционное дно (на примере модели "Куб 4 Термо"):

Уникальный каркас Лотос Куб Компакт:

✔Отличительная особенность палаток серии ЛОТОС Куб Компакт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение.

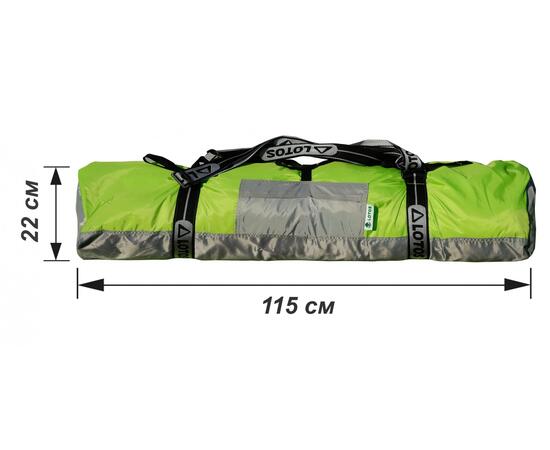

✔При внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *210 *188 см ее размер по длине в сложенном виде в сумке составляет всего 115 см!!!

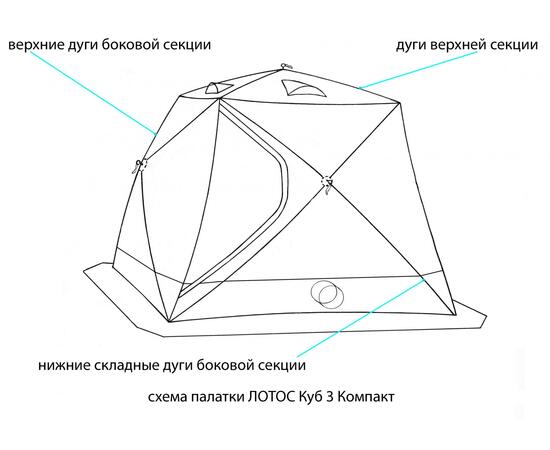

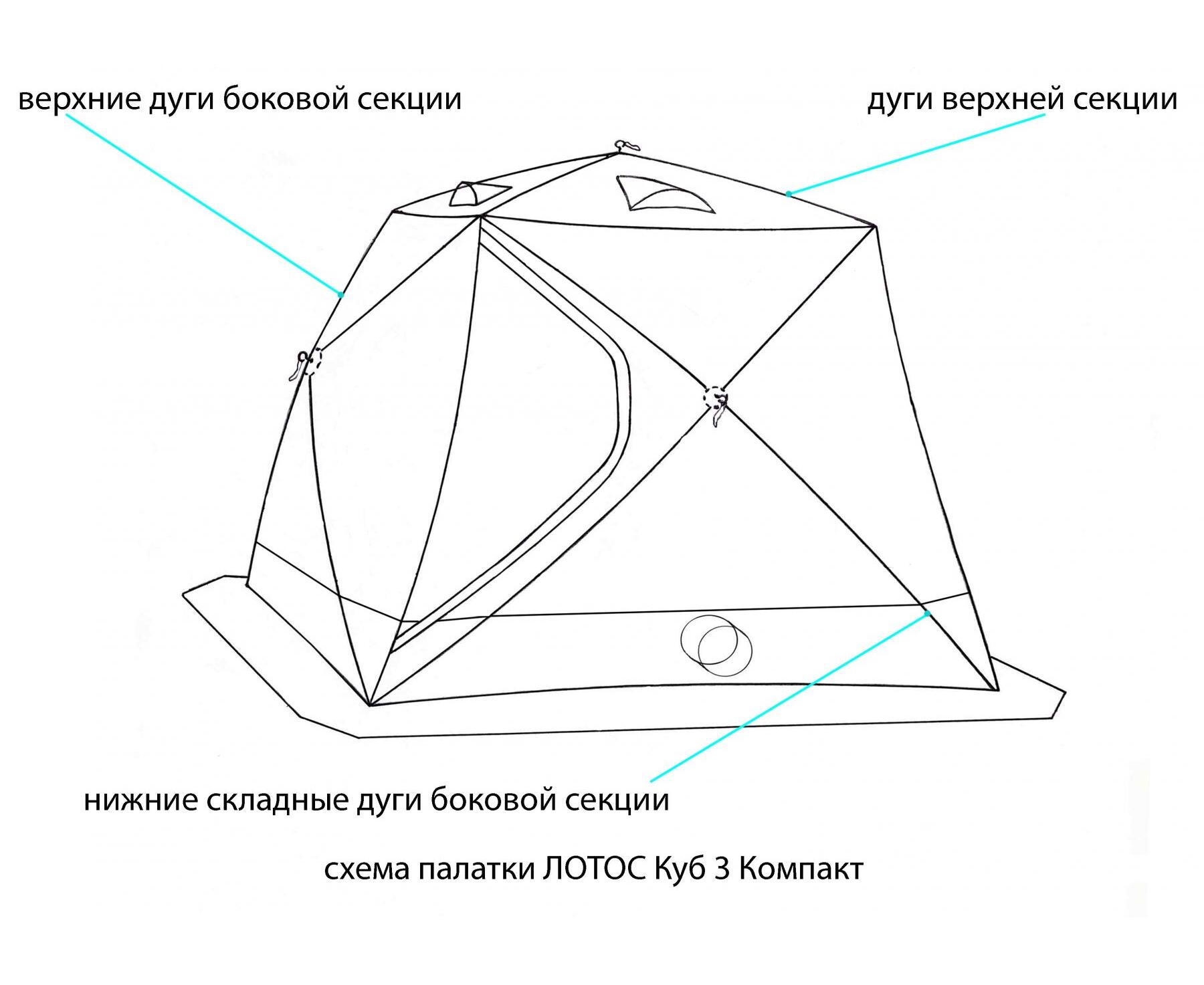

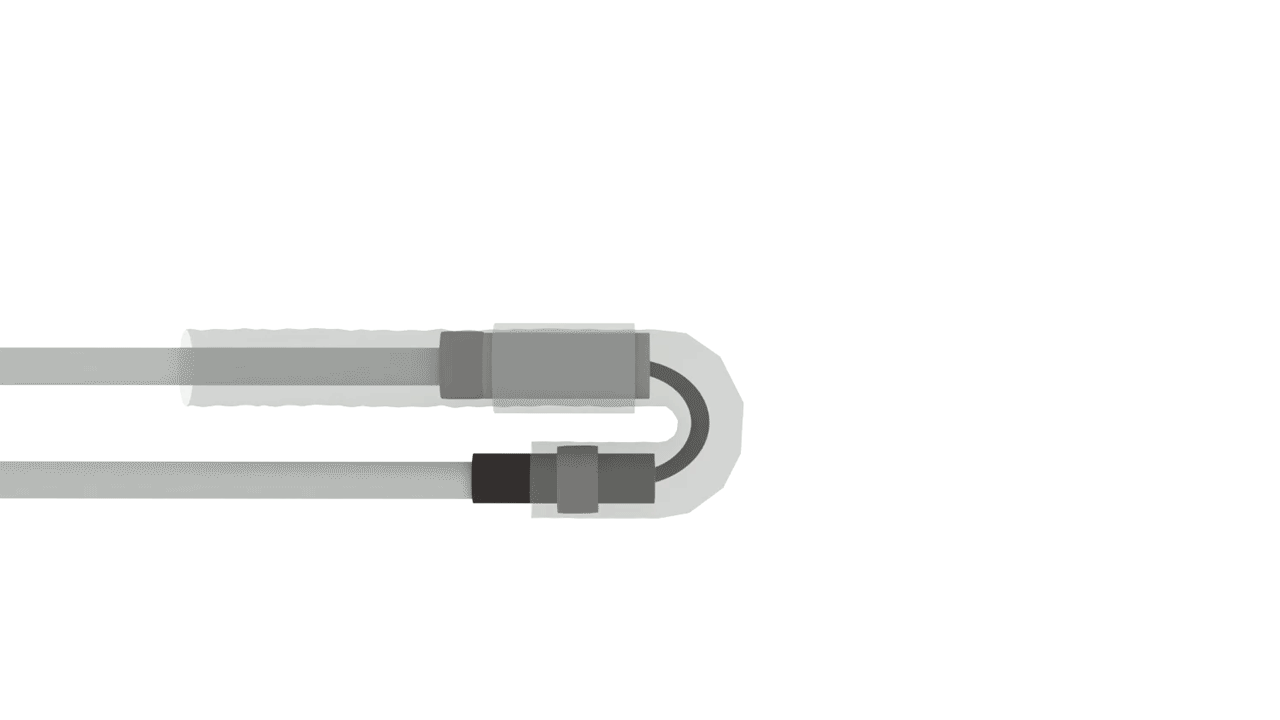

Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, оснащенных гибким фиксируемым узлом.

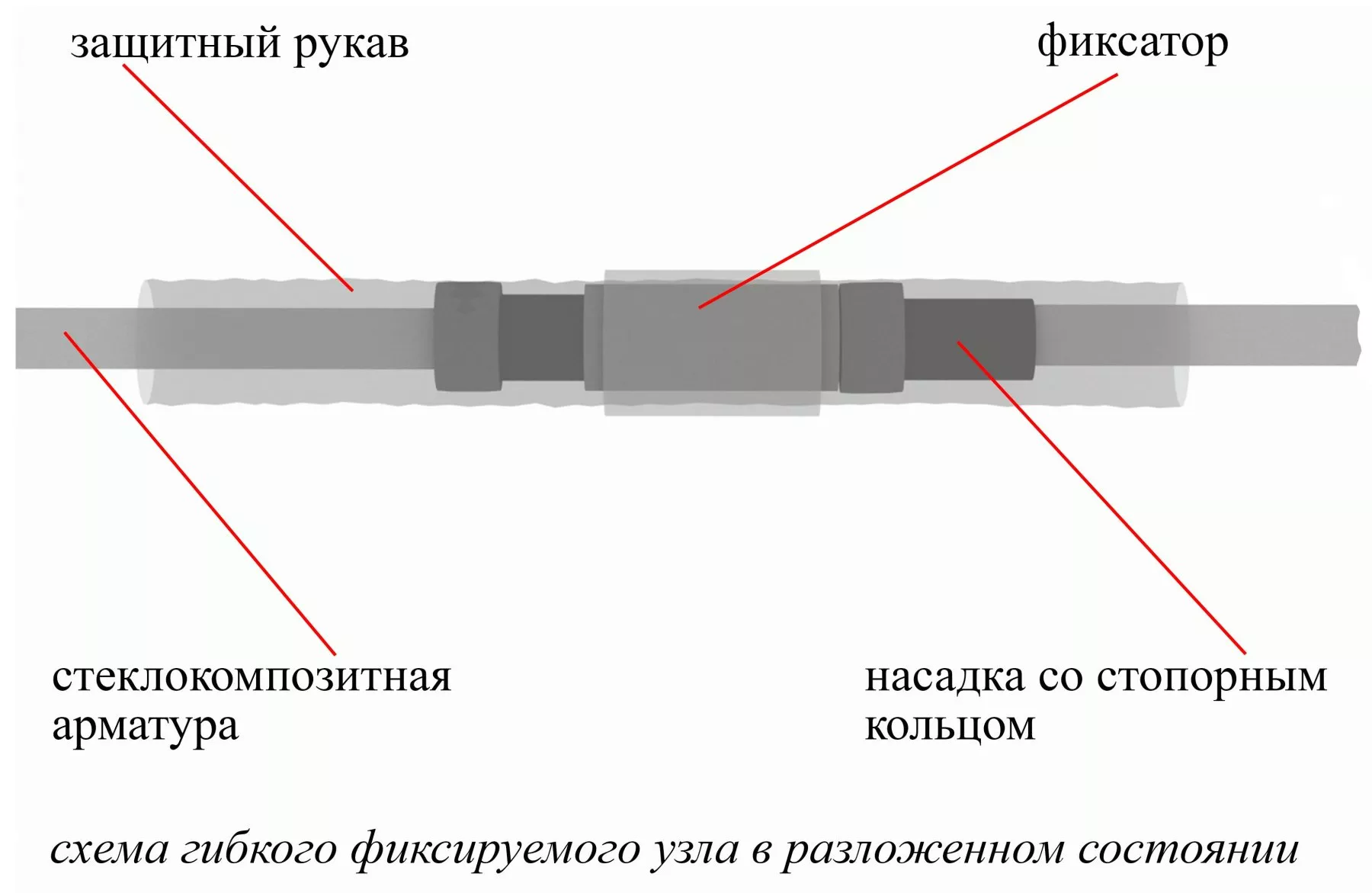

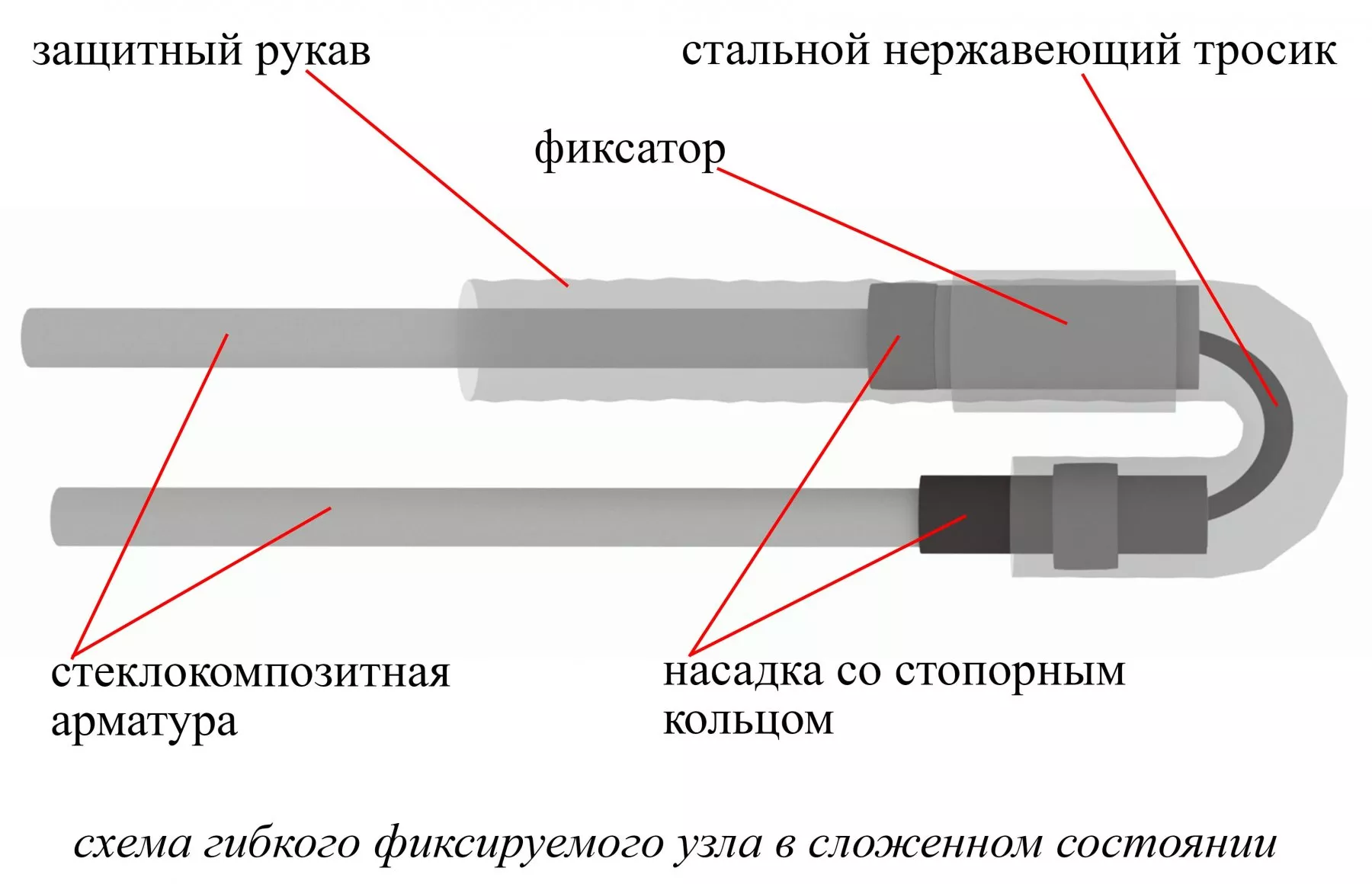

Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами.

Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм. В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку. С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии.

Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала. Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки от возможного повреждения сложенной дугой.

Система компактного сложения с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе, систему практически невозможно сломать! Сложение дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 2-х секунд

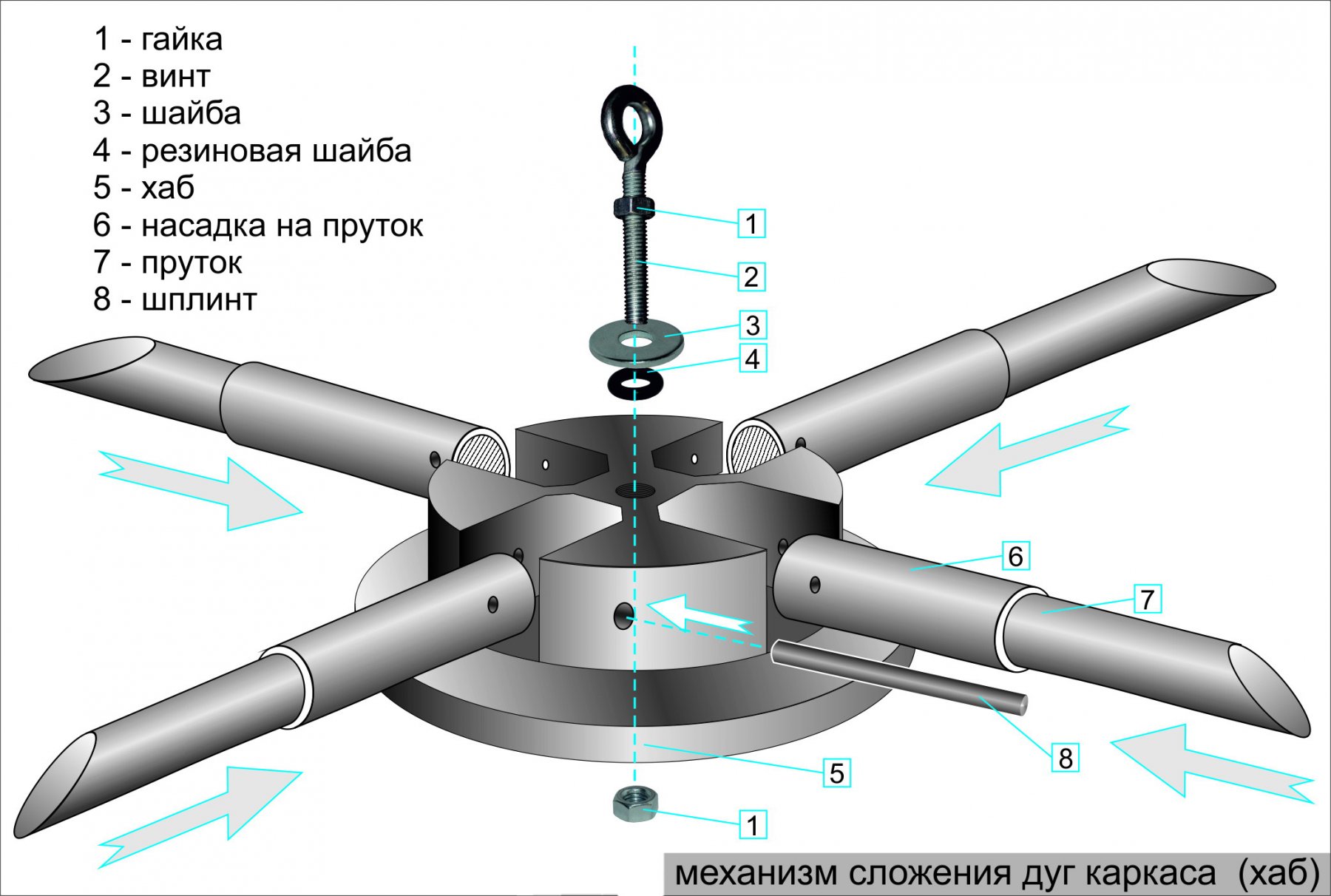

В каркасе ЛОТОС Куб 4 Компакт применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3,5 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.
Модель 2019 года выпуска комплектуется усиленным механизмом, отлитым из полиамида и рассчитанным на экстремальные перегрузки.
На механизм установлена пожизненная гарантия от производителя!

В палатке ЛОТОС Куб 4 Компакт (лонг) применена новая конструкция расположения внешней защитной юбки. Юбка имеет ширину 50 см и вшита по линии порога на высоте 20-30 см от уровня пола. Такая конструкция внешней юбки имеет два основных преимущества перед традиционной, расположенной на нулевой отметке относительно пола. Первое - улучшенное отведение осадков, которые эффективно стекают с покатой юбки и не скапливаются на ее поверхности. Второе - базовая возможность установки палатки в гидроизоляционное дно.

Палатка крепится к гидроизоляционному дну (опция, приобретается отдельно) при помощи петель, которые расположены под внешней юбкой, при этом сама юбка обеспечивает надежную защиту от попадания осадков внутрь «гидро-корыта».

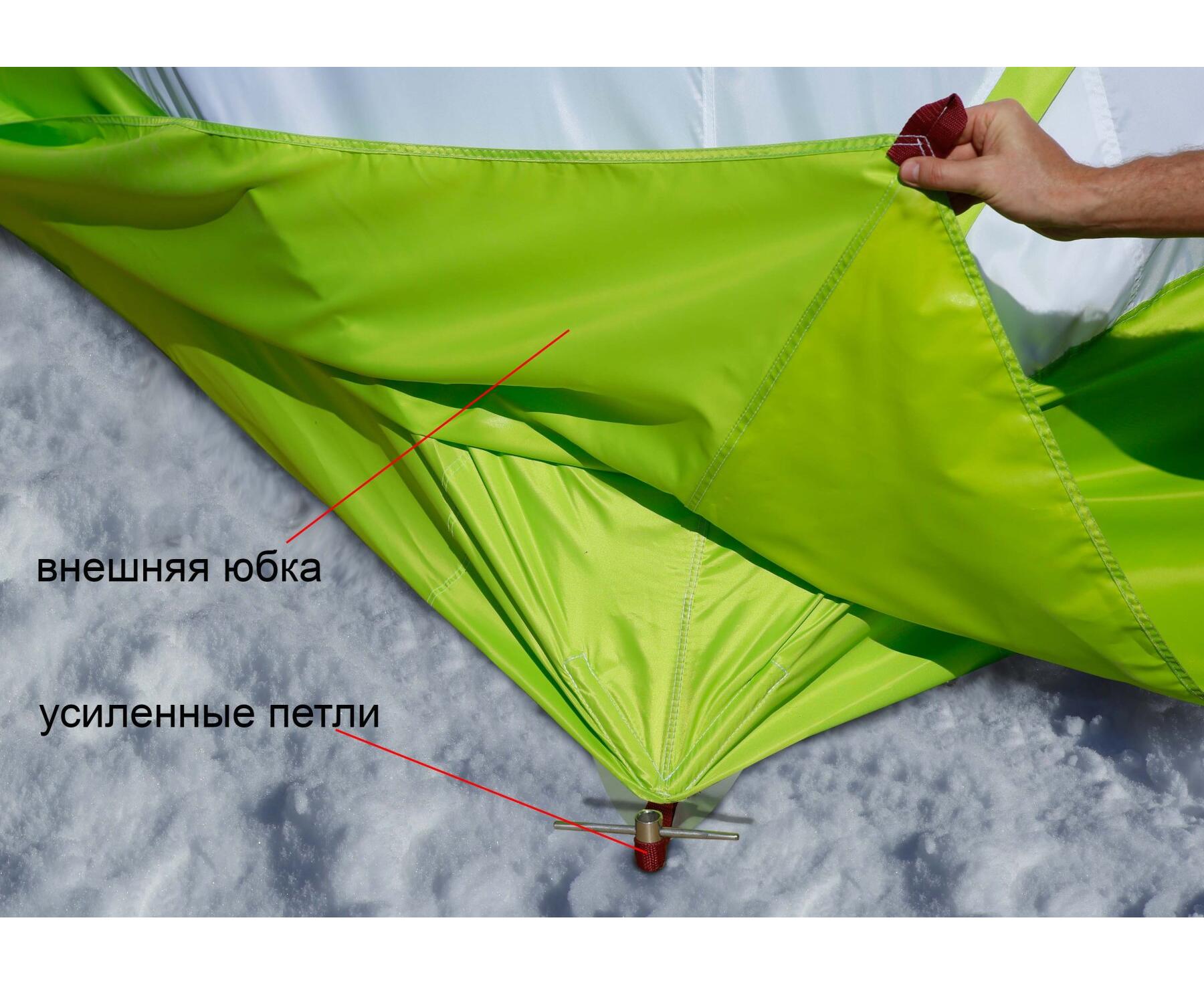

При эксплуатации палатки без гидроизоляционного дна, крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой.

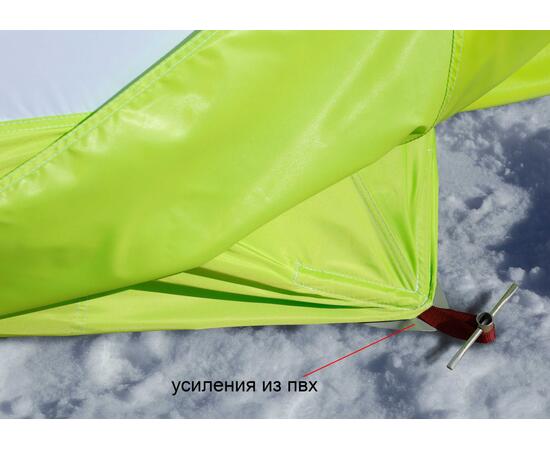

Петли для крепления усилены ПВХ вставками, обеспечивающими защиту материала палатки от протирания в местах опоры каркаса на грунте.

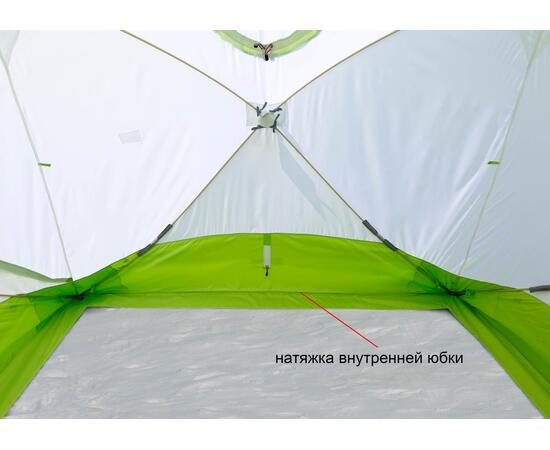

Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость, чем аналогичное крепление за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

С подробным описанием функционального и технического оснащения, применения дополнительных опций, а также видео-инструкциями по установке палатки можно ознакомиться на странице модели ЛОТОС Куб 4 Компакт Термо (лонг)

Базовая  комплектация:

• Палатка в сборе – 1 шт.
• Компрессионная сумка-рюкзак – 1 шт.
• Шнуры-растяжки – 4 шт.
• Резинка-утяжка - 1 шт.
• Паспорт – 1 шт.

Дополняющие товары(приобретаются отдельно):

• Влагозащитный тент ЛОТОС Куб 4
• Внутренний тент легкий ЛОТОС Куб 4
• Дно гидроизоляционное ЛОТОС Куб 4 (260х210)
• Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лунки
• Пол утепленный ЛОТОС Куб 4 (260х210) ПУ4000
• Пол утепленный ЛОТОС Куб 4 (260х210) ПУ4000 с отверстиями под лунки
• Фланец для отверстия под лунку
• Органайзер ЛОТОС Куб (настенная полка с карманами)
• Съемное прозрачное окно (полиуретан -40°С)
• Съемный клапан под вытяжную трубу теплообменника
• Съемный огнеупорный клапан (кремнеземный, 1000°С)
• Съемная противомоскитная сетка на окно
• Коврик огнеупорный под печь (ознакомьтесь с описанием!)
• Ввертыши из нержавеющей стали
• Сумка-рюкзак компрессионная "Лотос" (120 см)

Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия, допустимы отклонения до ± 5%. На палатках белого и светло-серого цвета с яркими вставками (салатовый, оранжевый и пр.), в процессе хранения и эксплуатации, допустимо незначительное окрашивание светлой ткани в контакте с яркой, вызванное свойствами синтетических тканей.

*Сравнительный обзор стеклокомпозитного и алюминиевого каркасов показан в видеоролике:
